Základní princip

Jak funguje kladkostroj 4:1

V tomto návodu sestavíme jednoduchý nezávislý kladkostroj 4:1. Jde o samostatně vytvořený lanový systém, který lze připojit přímo ke zvedanému břemenu nebo například k lanu, které potřebujete napnout.

Převod 4:1 zvyšuje sílu, kterou při tahání působíte na břemeno, čtyřikrát. Část připraveného lana zůstává uvnitř samotného kladkostroje a za zbývající část lana systém ovládáte.

Příprava

Co budete potřebovat

Pro jednoduchou variantu není potřeba mnoho vybavení. Základem je dostatečně dlouhé lano, dvě dvojité kladky a alespoň tři oválné karabiny.

Sestavení

Kladkostroj krok za krokem

Krok 01

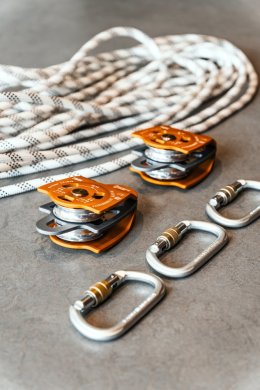

Připravte kladky, karabiny a lano

Nejprve si celý systém rozložte tak, abyste měli přehled o obou kladkách, karabinách a délce lana, se kterou budete pracovat. Počítejte s tím, že část lana zůstane vedena uvnitř kladkostroje a za zbývající volný konec budete při zvedání tahat.

Krok 02

Uvažte kotvící uzel

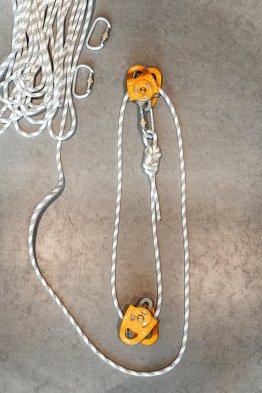

Na jednom konci lana vytvořte kotvící uzel. V našem případě jsme použili osmičkovou smyčku. Tu následně pomocí karabiny připojte do závěsu horní kladky připravovaného kladkostroje.

Krok 03

Protáhněte lano přes obě kladky

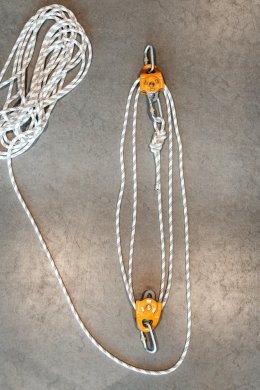

Lano následně veďte přes spodní kola obou dvojitých kladek a stejným způsobem jej přes kladky protáhněte ještě jednou. Tím vznikne základní lanové vedení kladkostroje 4:1.

Krok 04

Srovnejte systém a zkontrolujte vedení lana

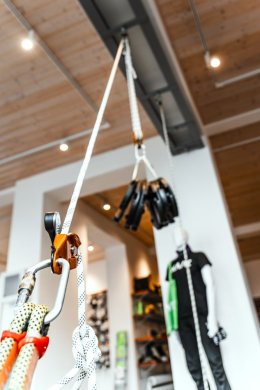

Hotový kladkostroj jsme pro ukázku zavěsili u nás na vzorkovně a zatížili jej závažím o celkové hmotnosti 48 kg. Systém umožnil břemeno výrazně snáze zvednout.

Krok 05

Podle použití doplňte zajištění proti prokluzu

Pokud potřebujete se zvedaným břemenem bezpečně manipulovat ve výšce, je vhodné systém doplnit o prostředek, který zabrání nechtěnému prokluzu lana.

V našem případě jsme použili Grillon. Podle vybavení, které máte k dispozici, lze použít například vhodnou slaňovací brzdu nebo prusík, pokud jej umíte správně uvázat a následně uvolnit.

Video návod

Podívejte se na sestavení kladkostroje ve videu

Pokud je pro vás snazší sledovat vedení lana přímo v praxi, celý postup jsme zachytili také ve videu.
